水厂自动化系统

概述

    为解决农村饮水安全问题,很多地方建立了小型水厂,集中为一些村镇供水。水厂自动化系统是水厂建设中的重要部分,以下对该部分内容做简要介绍。

农村集中供水形式

    各地根据自身的水资源及地势情况确定供水形式,主要包括以下几种:

    1、直供井供水:每个村镇打一眼或多眼深井,直接通过管网为村镇供水。

    2、一眼或多眼水源井取地下水,进入小型水厂,加氯,进入清水池,再通过几套加压泵为不同村镇供水;有的小型水厂清水池地势较高,可通过自流为不同的村镇供水。

    3、一个或多个取水泵站取地表水,进入小型水厂后,经加药加氯等工艺处理进入清水池,再通过几套加压泵为不同村镇供水;有的小型水厂清水池地势较高,可通过自流为不同的村镇供水。

水厂自动化解决方案

    以第二种供水形式为例介绍水厂自动化系统。多眼水源井取地下水,原水进入小型水厂,加氯,进入清水池,再通过几套加压泵为不同村镇供水。

总体设计方案

 在水源井井房内安装水源井监控设备。

 在水厂进水口安装流量监测终端。

 在水厂加氯间安装加氯设备远程测控及水质监测终端。

 在水厂加压泵房安装加压泵站远程测控终端

 在水厂低压配电室安装配电监测终端。

 在水厂值班室安装工控机、计算机、投影仪、打印机等。安装监控系统软件。

 流量监测终端、加氯设备远程测控及水质监测终端、加压泵站远程测控终端与值班室工控机之间采用局域网有线通信方式;水源井监控设备与值班室工控机之间采用GPRS(或CDMA、4G、NB-IOT)无线通信方式(支持光纤通信方式)。

 未来,水厂需要对各用水单位进行流量监测,采用GPRS(或CDMA、4G、NB-IOT)无线通信方式。




自来水厂自动化控制|城市水厂自动化控制|自来水厂信息化|自来水厂自动化系统

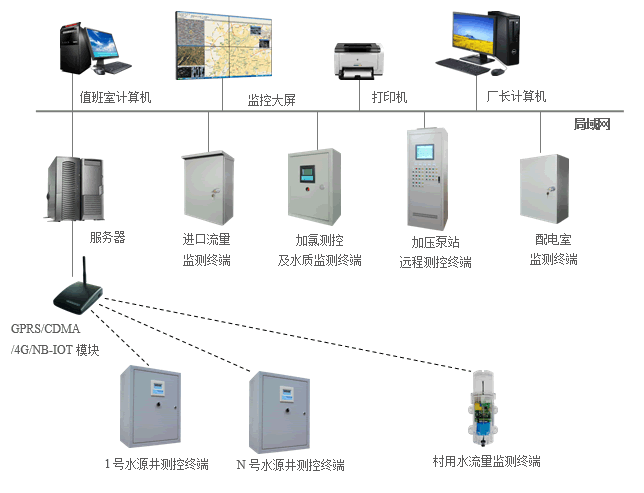

系统拓扑图


水厂自动化系统主要功能

 系统可以实时监测水源井水泵工作情况,包括:电流、电压、电能、泵开关状态、保护状态、出水压力、出水流量。可以远程起停水源井水泵。

 系统可以实时监测进厂流量、出厂流量、出厂压力、水池水位、余氯等信息。

 系统可以实时监测加氯机的工作状态、加氯速度、自动控制/远程控制加氯机的起停。

 系统可以实时监测加压泵组水泵的工作状态,包括:开关状态、保护状态、电压、电流、频率等。

 系统可以自动控制、远程控制加压泵的起停。根据出口压力自动调整水泵转速。

 系统可以实时监测配电站信息,包括:开关状态、电流、电压、电能等。


自来水厂自动化控制|城市水厂自动化控制|自来水厂信息化|自来水厂自动化系统   自来水厂自动化控制|城市水厂自动化控制|自来水厂信息化|自来水厂自动化系统

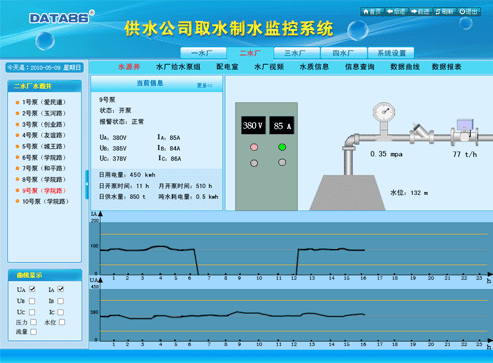

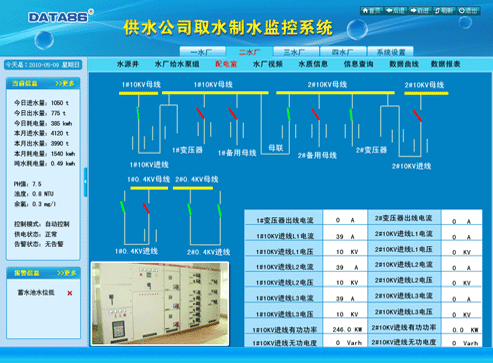

典型操作界面



应用现场

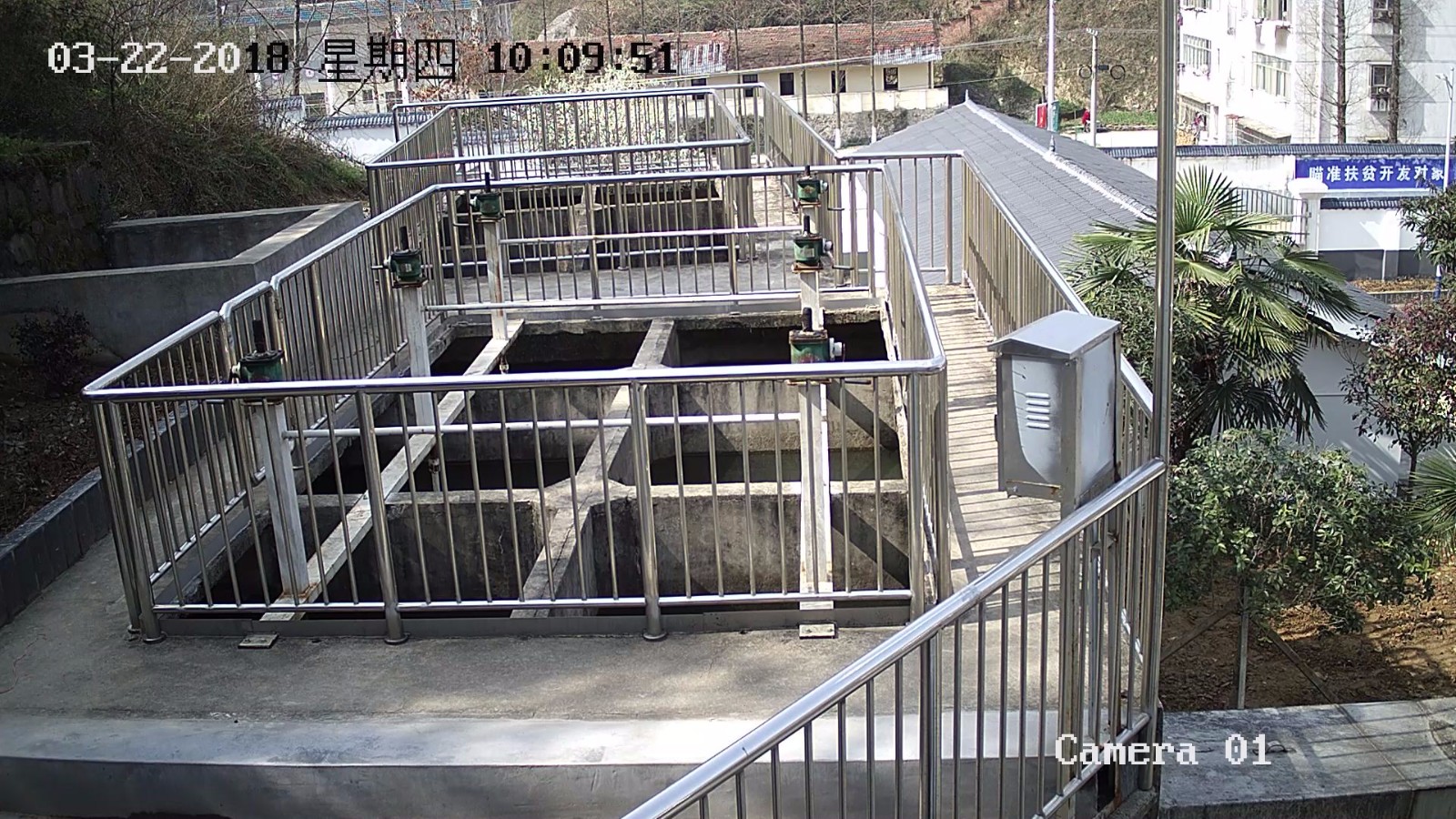

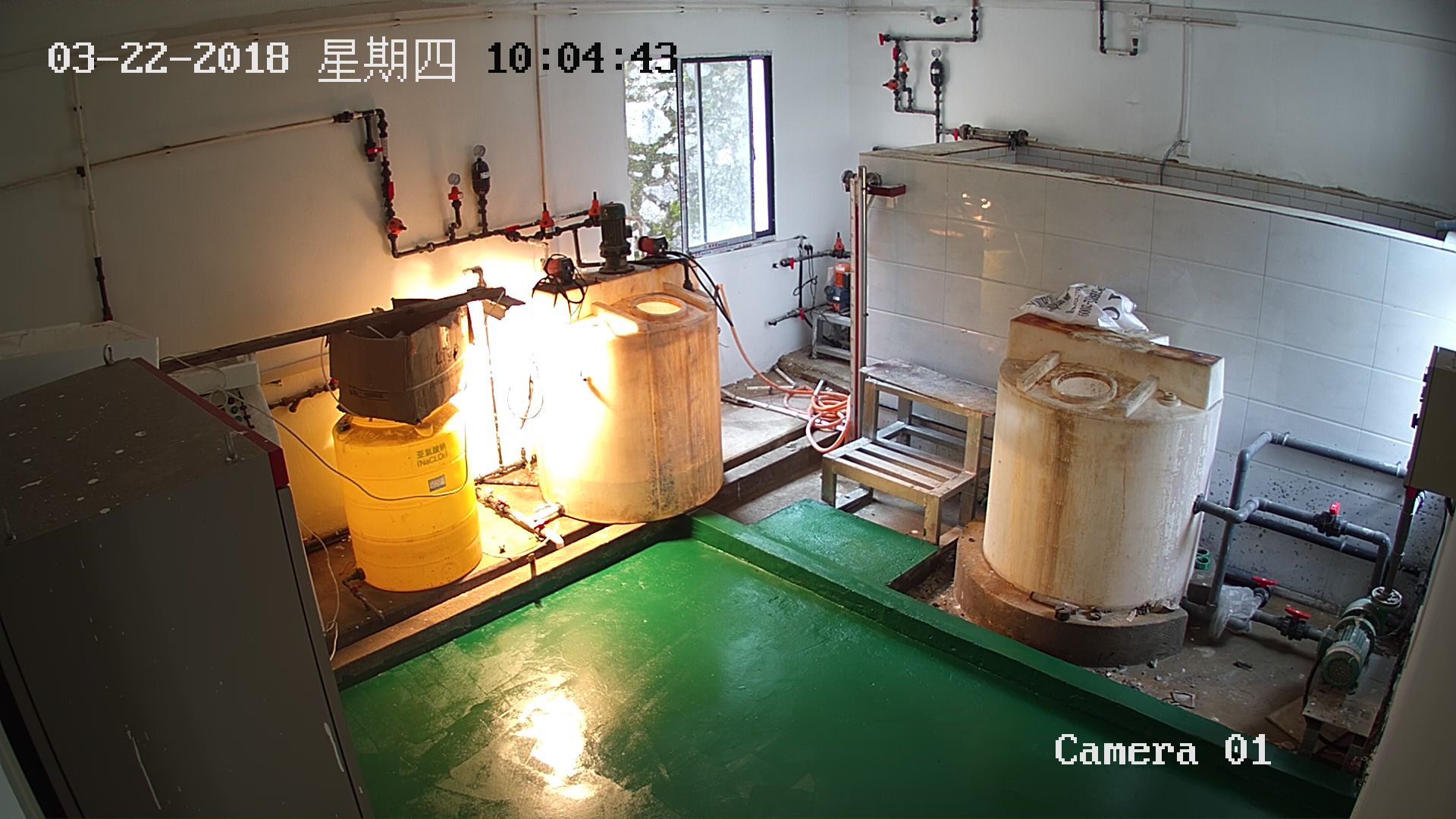

反应池                          加药间

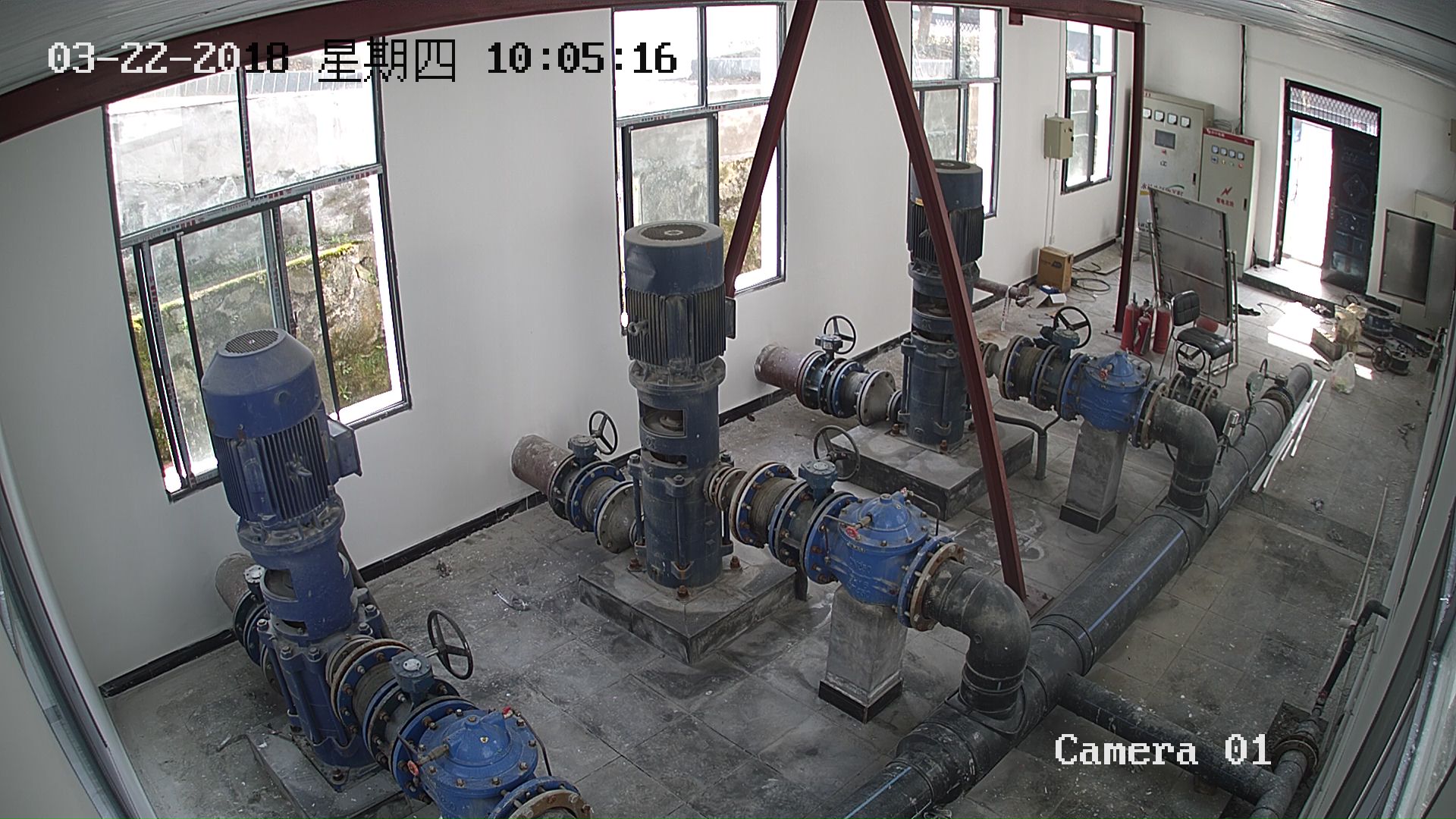

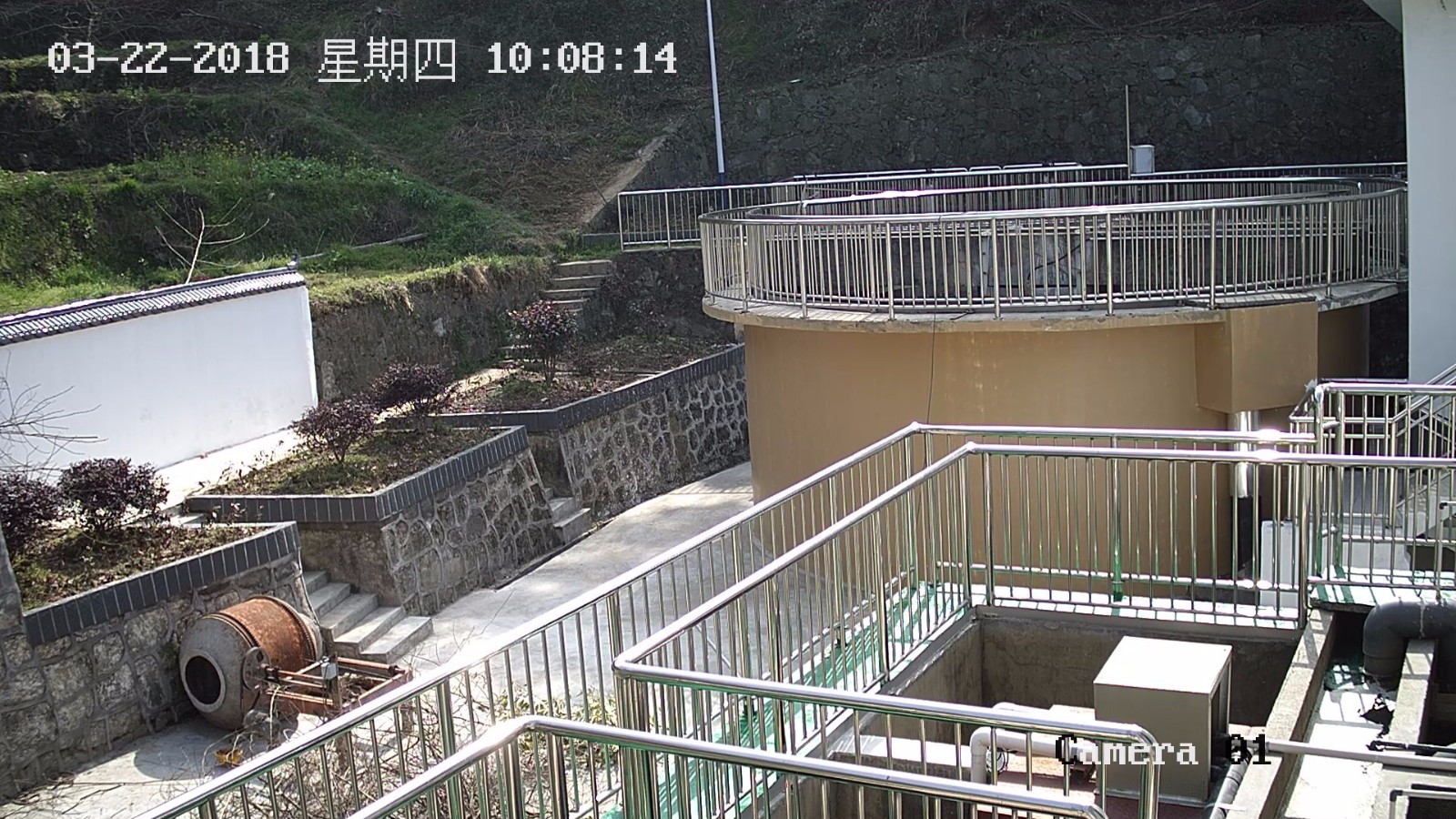

沉淀池                          加压间

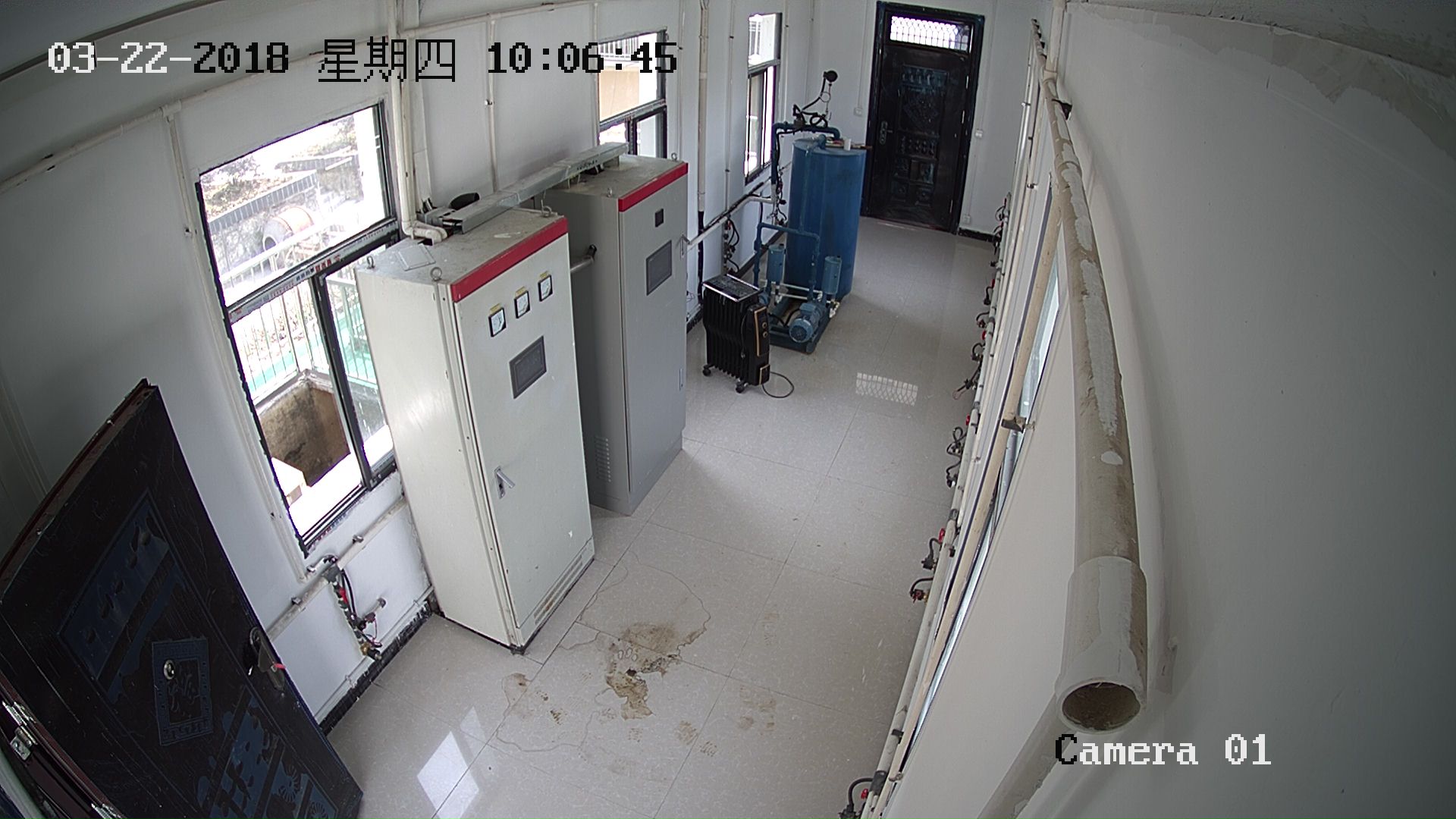

电气控制系统
